1 前言

振實密度是表征催化裂化催化劑的關(guān)鍵物理性能指標(biāo)，直接影響催化劑在流化床反應(yīng)器中的 流化特性、磨損性能、循環(huán)穩(wěn)定性與反應(yīng)效率，是催化劑質(zhì)量分級、生產(chǎn)質(zhì)控、新品研發(fā)、配方 優(yōu)化的重要檢測參數(shù)。

目前催化裂化催化劑行業(yè)普遍參照 GB/T 5162-2021《金屬粉末 振實密度的測定》開展檢測，但傳統(tǒng)手動振實操作存在振動強度不均、計數(shù)誤差大、結(jié)果重復(fù)性差等問題，難以滿足規(guī)模化生 產(chǎn)的快速檢測需求。

本方案基于振實密度儀構(gòu)建標(biāo)準(zhǔn)化檢測體系，嚴(yán)格遵循 GB/T 5162-2021、GB/T 21354-2008 等現(xiàn)行標(biāo)準(zhǔn)，依托設(shè)備自動化振動控制、精準(zhǔn)計時、批量計算的優(yōu)勢，可高效完成催化裂化催化 劑振實密度、松裝密度、豪斯納比、卡爾系數(shù)的同步測定。該方法操作簡便、重復(fù)性好（誤差≤1%）、檢測效率高（單批次最多 3 組并行，振動 3000 次僅需 20 min），可完全替代傳統(tǒng)手動法，檢測結(jié)果可直接用于催化劑流動性評價、填充性能驗證及工藝參數(shù)優(yōu)化。

2 儀器與試劑

2.1 儀器

優(yōu)云譜振實密度儀；分析天平（感量 0.001 g）；25 mL 量筒（分度值 0.2 mL）、100 mL 量筒（分 度值 0.5 mL）；配套專用硅膠墊片、墊圈等。

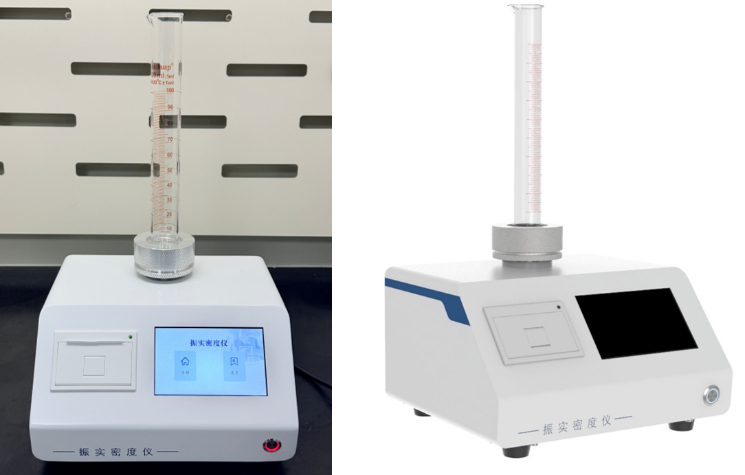

圖 1：振實密度儀外觀圖

2.2 樣品與試劑

催化裂化催化劑樣品；無水乙醇（分析純）；三級水（符合 GB/T 6682）。

樣品準(zhǔn)備說明：
通常，粉末按接收狀態(tài)進(jìn)行試驗。在某些情況下，需要干燥粉末。如果粉末易被氧化，干燥 應(yīng)在真空或惰性氣體中進(jìn)行。如果粉末中含有易揮發(fā)的物質(zhì)，則不能干燥。不能進(jìn)行干燥的樣品，可直接進(jìn)行試驗。

3 實驗方法

3.1 樣品前處理步驟

狀態(tài)確認(rèn)：確認(rèn)樣品外觀無結(jié)塊、無潮解、無雜質(zhì)。

干燥處理：若樣品明顯受潮，在 105℃ ± 0.5℃下干燥 2h，冷卻至室溫后待測。

3.2 量筒選擇與樣品稱量

預(yù)實驗：未知松裝密度樣品，先用 100 mL 量筒進(jìn)行預(yù)實驗，稱取適量樣品，記錄松散體積 V 及松散質(zhì)量 m，根據(jù)ρ = m / V 計算松裝密度，再依據(jù)標(biāo)準(zhǔn)要求選擇適配量筒規(guī)格與稱樣量。

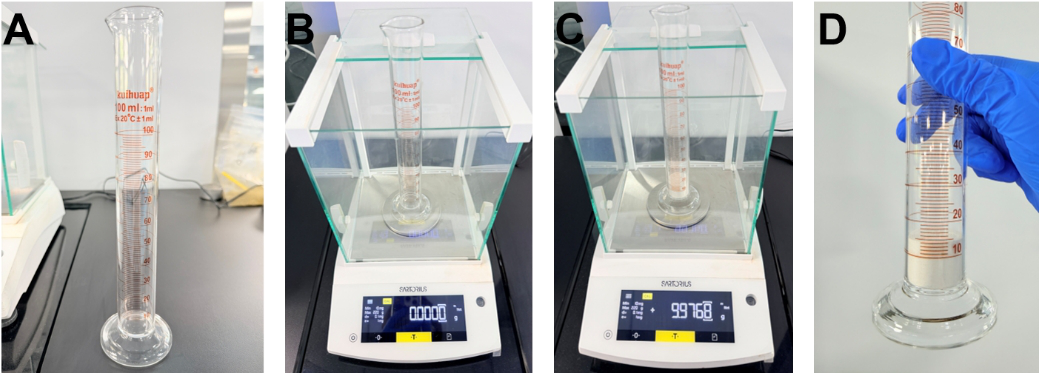

圖 2：松裝密度預(yù)實驗

量筒選擇：已知松裝密度樣品，依據(jù)標(biāo)準(zhǔn)要求選擇適配量筒規(guī)格與稱樣量。

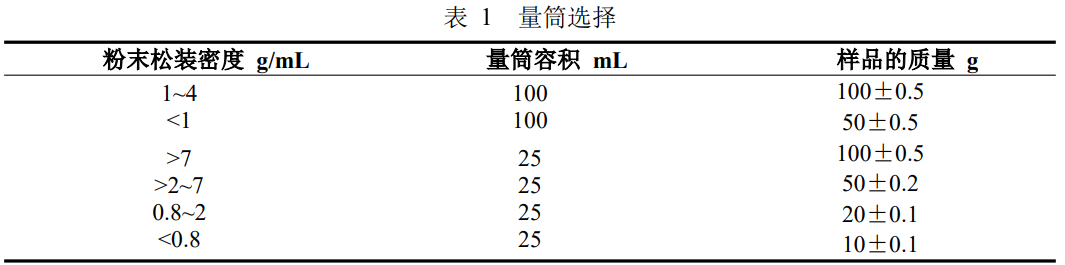

“GB/T 5162-2021/ISO3953:2011 對于金屬粉末 振實密度的測定”中的規(guī)定。試驗前，根據(jù)樣品的松裝密度，選擇合適規(guī)格的量筒及粉末試樣質(zhì)量。

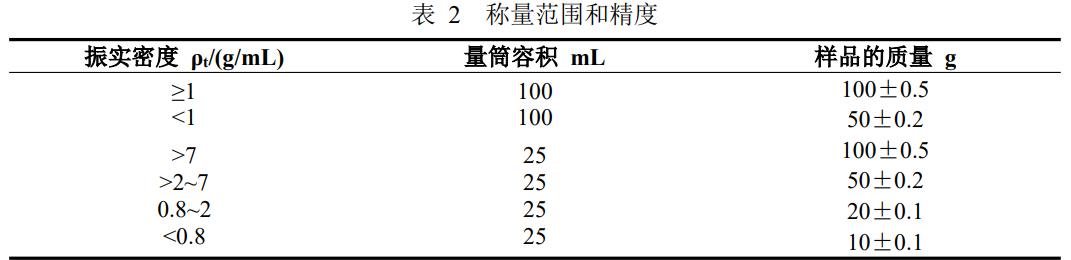

“GB/T 21354-2008/ISO3953:1993 粉末產(chǎn)品 振實密度測定通用方法”中的規(guī)定。稱量范 圍和精度應(yīng)滿足下表中的要求：

(3) 中國藥典 2020 版中的規(guī)定。

默認(rèn)條件下，使用 250 mL 量筒，且使用 100 g 待測粉末。若無法使用 100 g 的待測粉末進(jìn)行 測定，可降低粉末取樣量，采用 100 mL 量筒。

3.3 樣品測試步驟
樣品裝樣：樣品緩慢倒入量筒，輕敲筒壁使表面平整，記錄松散體積 V0 及松散質(zhì)量 m0。量筒安裝：將量筒置于托盤專用膠墊上，套入固定卡盤并適度扭緊螺紋，在扭動螺紋的過程 中要確保量筒底部與膠墊之間緊密貼合并保持垂直水平。

參數(shù)設(shè)置：啟動振實密度儀，設(shè)定振動頻率與振動時長，儀器自動執(zhí)行振動程序。

振實讀數(shù)：振動結(jié)束后，平穩(wěn)取出量筒，避免晃動，讀取振實體積 V1（表面水平時直接讀數(shù)；表面不平整時，讀取最高值與最低值，取平均值）。

平行測試：同一樣品平行測試 3 次，取平均值作為最終結(jié)果，相對偏差≤1%為有效結(jié)果。

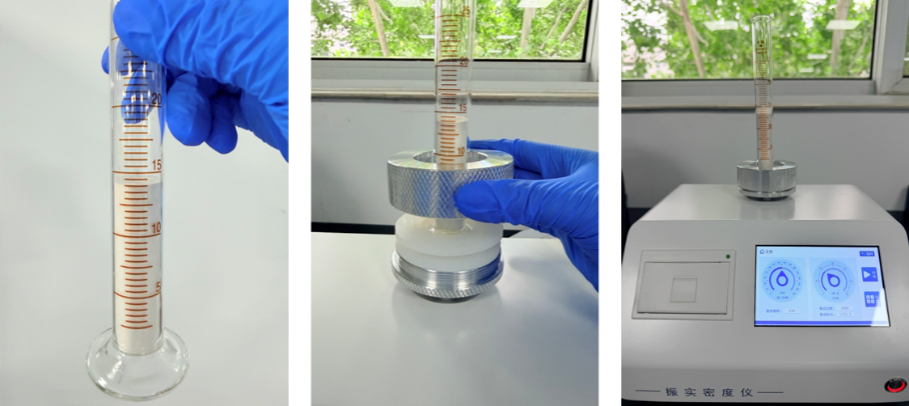

圖 3：量筒的安裝及催化劑樣品測試

圖 4：催化劑樣品參數(shù)設(shè)置及計算

4 結(jié)果與討論
4.1 數(shù)據(jù)錄入
進(jìn)入計算界面，輸入質(zhì)量 m?、松散體積 V?、振實體積 V?，系統(tǒng)自動計算松散密度、振實密 度、豪斯納比、卡爾系數(shù)，無需人工計算。

4.2 內(nèi)置計算公式
松散密度：ρ? = m0 / V?
振實密度：ρ = m0 / V1
豪斯納比：H = ρ / ρ?
卡爾系數(shù)：C =（ρ - ρ?）/ ρ ×100%

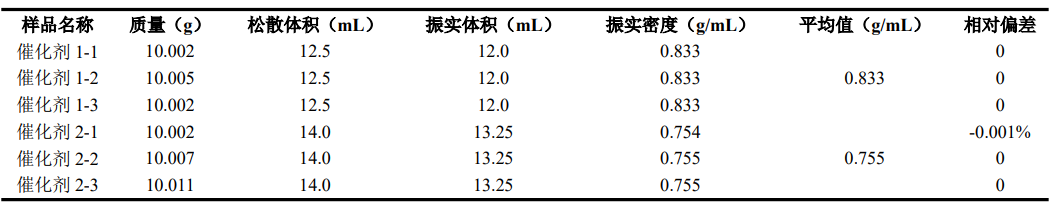

4.3 測試結(jié)果

 4.4 精密度

在重復(fù)性條件下，三次平行測定結(jié)果的相對偏差不超過 1%。

5 方案特點與優(yōu)勢

5.1 振實密度儀優(yōu)勢

全型號適用：均可執(zhí)行本方案，操作方法一致
精準(zhǔn)高效：自動化振動控制，檢測效率是手動法的 3 倍
操作簡便：觸摸交互界面，參數(shù)一鍵設(shè)定，自動計算并支持打印
穩(wěn)定可靠：可連續(xù)工作 8h，適配批量樣品檢測；1-3 工位可選，滿足不同檢測需求

5.2 方案適用性

樣品類型：金屬粉末、非金屬粉末、催化劑與化工粉體等各類粉末、顆粒狀物料 檢測范圍：振實密度 0.1 ~ 19.9 g/mL
檢測時效：單個樣品檢測時間＜25 min（振動 3000 次僅需 20 min）

5.3 質(zhì)量控制要點

環(huán)境要求：工作環(huán)境溫度-20 ~ 50℃，遠(yuǎn)離強振動源
量筒管理：量筒輕拿輕放，出現(xiàn)裂紋立即停用，測試前后及時清潔
操作規(guī)范：振動過程中嚴(yán)禁觸摸設(shè)備，若量筒松動立即停機(jī)斷電
耗材更換：硅膠墊片/墊圈磨損后及時更換，確保量筒固定穩(wěn)固
樣品前處理：未知松裝密度樣品先做預(yù)實驗，按松裝密度匹配量筒與稱樣量

6 結(jié)論

依據(jù)《GB/T 5162-2021 金屬粉末 振實密度的測定》《GB/T 21354-2008 粉末產(chǎn)品 振實密度 測定通用方法》，建立了催化裂化催化劑振實密度快速檢測方法。本方案通過規(guī)范前處理、自動 化控制與標(biāo)準(zhǔn)化數(shù)據(jù)處理，有效解決傳統(tǒng)手動法誤差大、效率低的問題，測試結(jié)果精準(zhǔn)、重復(fù)性 好，可為催化劑選型、工藝優(yōu)化與性能評價提供可靠數(shù)據(jù)支撐。本方案同樣適用于國防工業(yè)、造 紙、水泥、電池、涂料及各類金屬/非金屬行業(yè)粉末物料檢測。

7 參考文獻(xiàn)

[1] GB/T 5162-2021/ISO3953:2011 金屬粉末 振實密度的測定[S].

[2] GB/T 21354-2008/ISO3953:1993 粉末產(chǎn)品 振實密度測定通用方法[S].

[3] ISO 787-11:1981 Determination of tamped volume and apparent density after tamping[S]. [4] 中國藥典 2020 版[S].

本文檔為通用技術(shù)方案，具體儀器操作請參考對應(yīng)儀器說明書。
