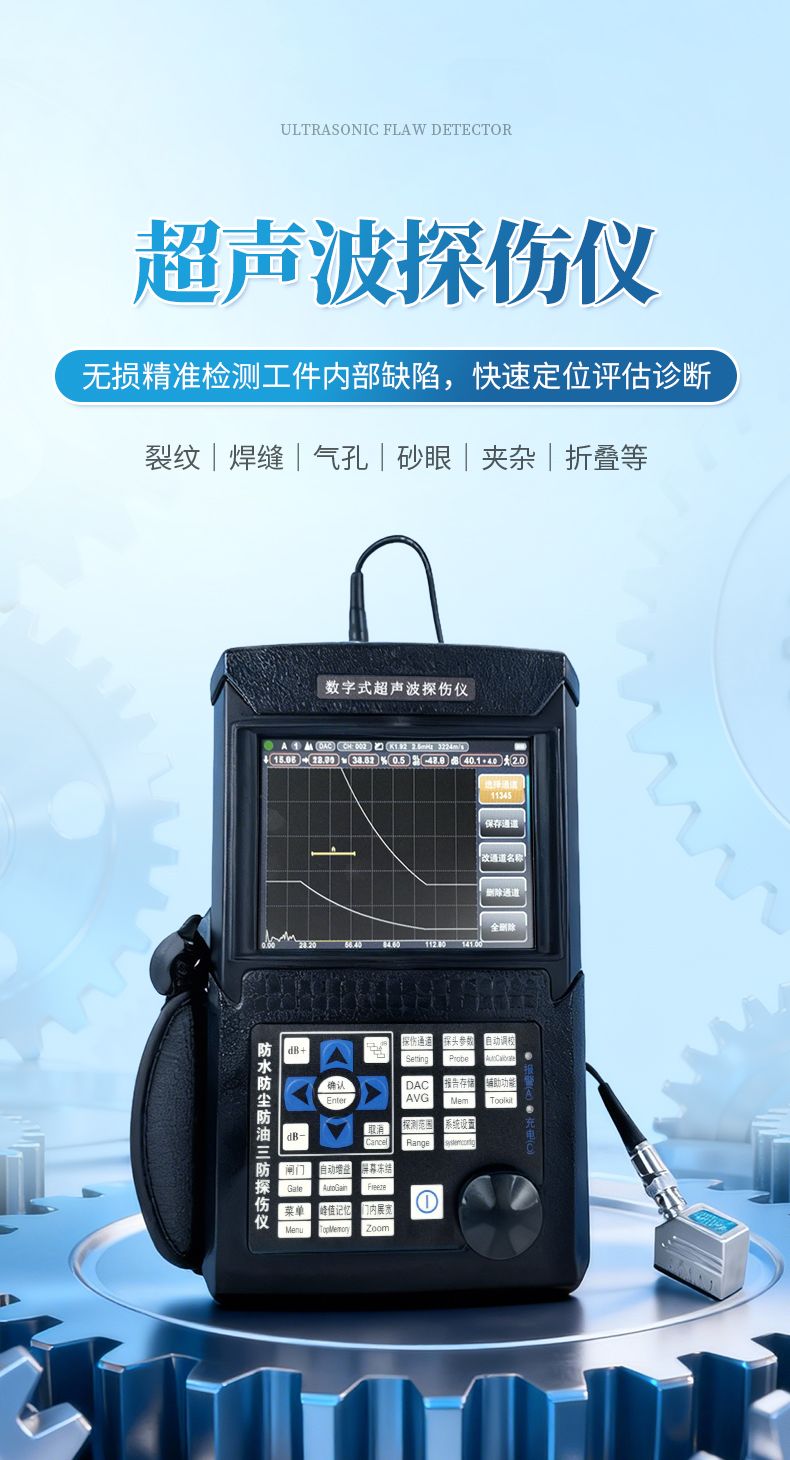

數字式超聲波探傷儀
  • 數字式超聲波探傷儀
  • 數字式超聲波探傷儀
  • 數字式超聲波探傷儀
  • 數字式超聲波探傷儀

數字式超聲波探傷儀

產品型號
YP-CTS5
產品價格
32000元
咨詢立享優惠
【產品簡介】探測范圍：0-10000mm，聲速：500-18000m/s，支持數據導出，垂直線性誤差：≤2%，有B掃，有探傷錄像功能

產品詳情

概述：

 超聲波探傷儀是一種便攜式工業無損探傷儀，它能夠便攜、無損傷、準確地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。既可以用于實驗室，又可以用于工程現場。應用在鍋爐、壓力容器、航天、電力、石油、化工、海洋石油、管道、船舶制造、汽車、機械制造、冶金、金屬加工、鋼結構、鐵路交通、核能電力、高校等行業。

主要功能：

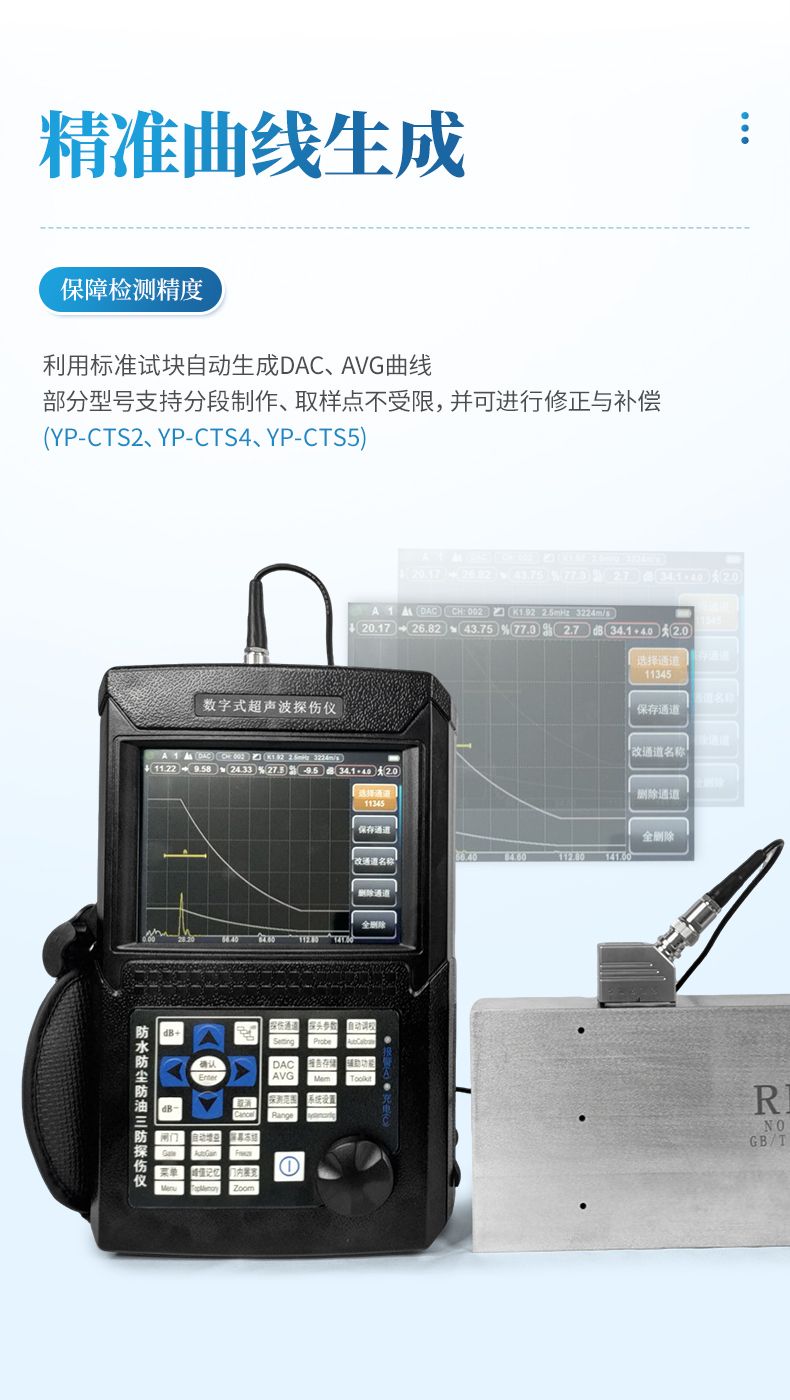

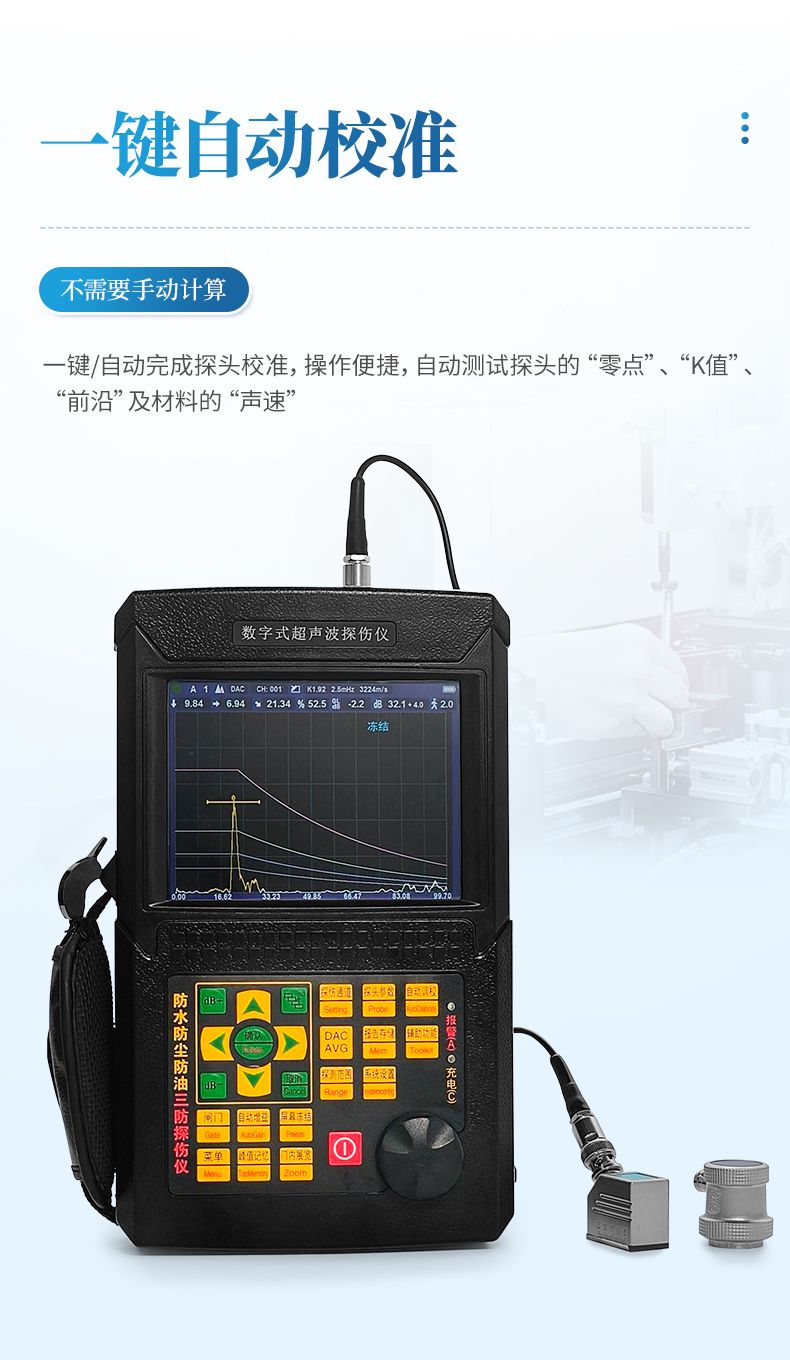

1、利用標準試塊自動生成DAC、AVG曲線，取樣點不受限制，并可進行補償與修正

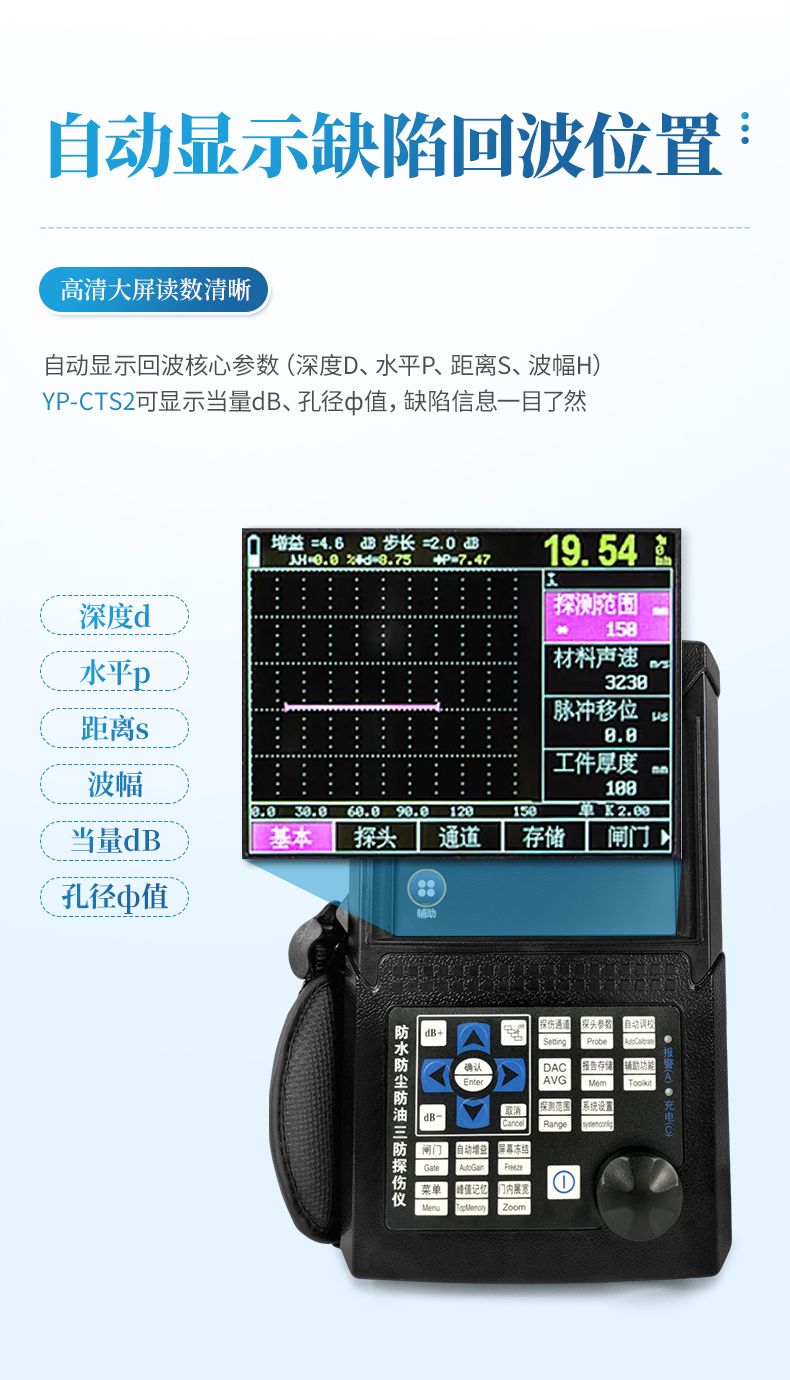

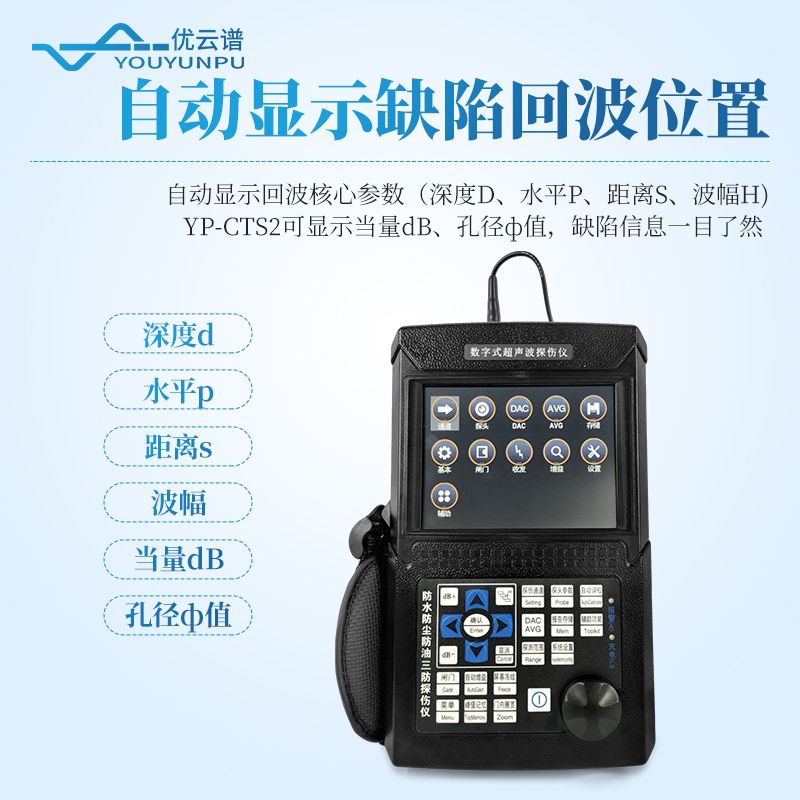

2、自動顯示回波相關參數（深度D、水平P、距離S、波幅H）

3、自由切換三種標尺（深度D、水平P、距離S）

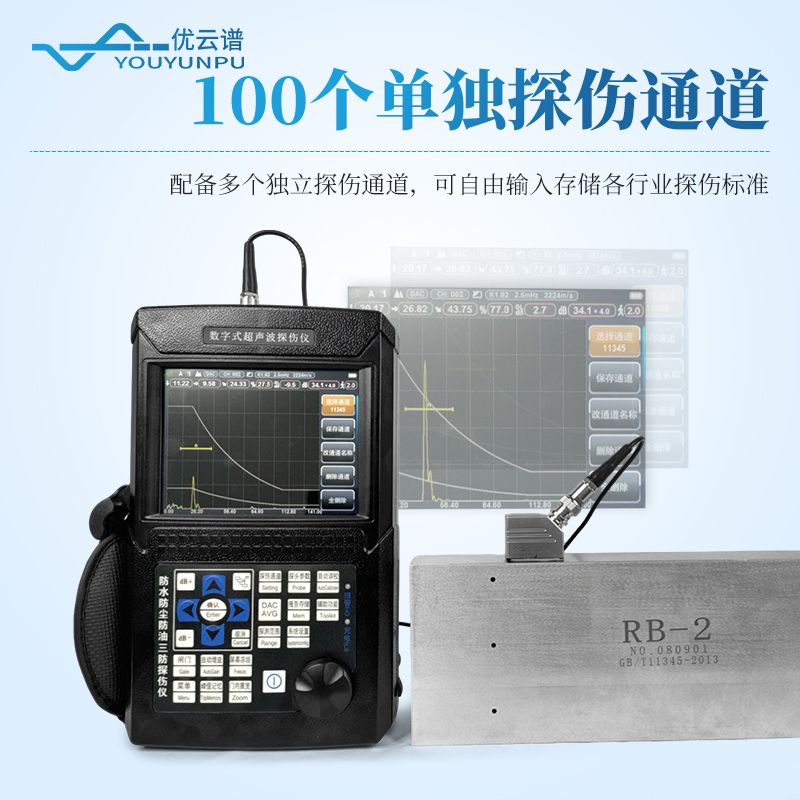

4、100個探傷通道，可自由輸入并存儲任意行業的探傷標準（可擴展）；

5、可存儲300幅A形圖形、參數（可根據用戶需求擴展）；

6、自動計算缺陷當量φ值，峰值記憶功能；

7、兩種探測方式：峰值、邊沿；

8、三種探頭方式：單晶、雙晶、穿透；

9、自動匹配阻尼，智能化操作探傷，閘門自動報警； 可根據實際工件生成自定義探傷工藝，現場探傷不需攜帶試塊。

產品特點：

1、鋰電池供電，工作時間8小時；

2、堅固耐用，防水防塵，抗干擾能力好；

3、大屏幕高亮顯示，可以適合在陽光下、涵洞中探傷的要求；

4、閘 門： 進波門、失波門；

5、單閘門讀數、雙閘門讀數；

6、內置USB接口，插入SD卡，可探傷過程錄像；

7、報 警： 蜂鳴報警，LED 燈報警；

8、具有防水、防油、防塵三防功能，使用壽命延長，是常規探傷儀使用壽命的幾倍。

技術參數：

項目技術數據
掃描范圍（mm）0～10000
垂直線性誤差≦2%
水平線性誤差≦0.1%
探傷靈敏度余量≧65dB（深200mmφ2平底孔）
動態范圍≧34dB
分辨率≧45dB
頻率范圍（MHz）0.5～20
增益調節（dB）0～120
材料聲速（m/s）1000～9999
回波抑制0～80%
工作溫度（℃）-27～70
B掃有
兩孔測試法有
探傷錄像有
脈沖/發射強度可調
外形尺寸（mm）240*160*40
重量（Kg）1.3
選配探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜

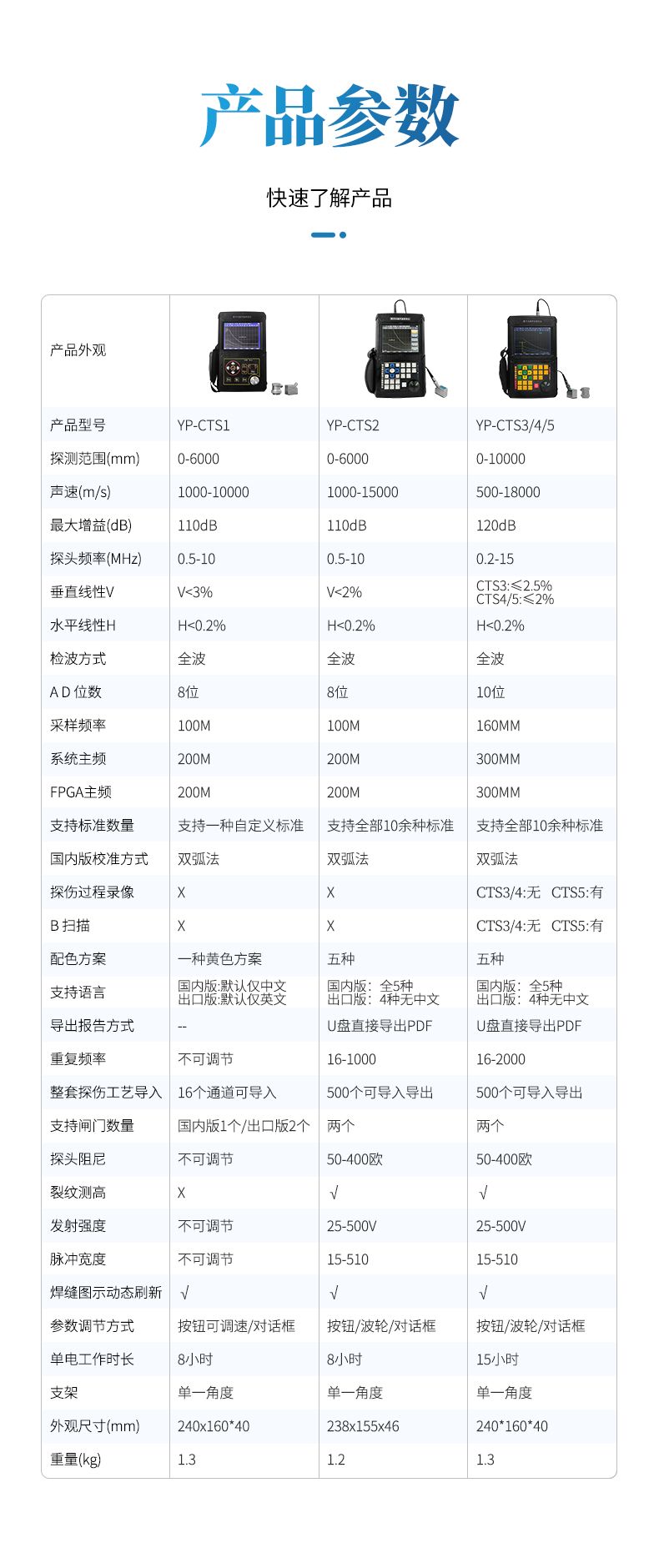

型號區別：

型號CTS1CTS2CTS升級系列
探測范圍(mm)0-60000-60000-10000
聲速(m/s)1000-100001000-15000500-18000
最大增益(dB)110dB110dB120dB
探頭頻率(MHz)0.5-100.5-100.2-15
垂直線性V
水平線性H		V<3%
H<0.2%		V<2%
H<0.2%		V<2%
H<0.2%
檢波方式全波全波全波
A D 位 數8位8位10位
采樣頻率100M100M160M
系統主頻200M200M300M
FPGA主頻200M200M300M
支持標準數量只支持一種自定義標準支持全部10余種標準支持全部10余種標準
國內版校準方式雙弧法雙弧法雙弧法
探傷過程錄像××無限時
B 掃描××√
配色方案一種黃色方案五種五種
支持語言國內版：默認僅中文
出口版：默認僅英文		國內版：全5種
出口版：4種無中文		國內版：全5種
出口版：4種無中文
導出報告方式
U盤直接導出PDFU盤直接導出PDF
重復頻率不可調節16-100016-2000
整套探傷工藝導入16個通道可導入導出500個可導入導出500個可導入導出
支持閘門數量國內版1個/出口版2個兩個兩個
探頭阻尼不可調節50-400歐50-400歐
裂紋測高×√√
發射強度不可調節25-500V25-500V
脈沖寬度不可調節15-51015-510
焊縫圖示動態刷新√√√
參數調節方式按鈕可調速/對話框按鈕/波輪/對話框按鈕/波輪/對話框
單電工作時長8小時8小時15小時
支架單一角度單一角度單一角度
外觀尺寸(mm)240*160*40238×155×46240*160*40
重量(kg)1.31.21.3

標準配置：

主機1臺
直探頭1支
斜探頭1支
電源適配器1個
PC通訊軟件1份
BNC電纜1根
