一、產品簡介

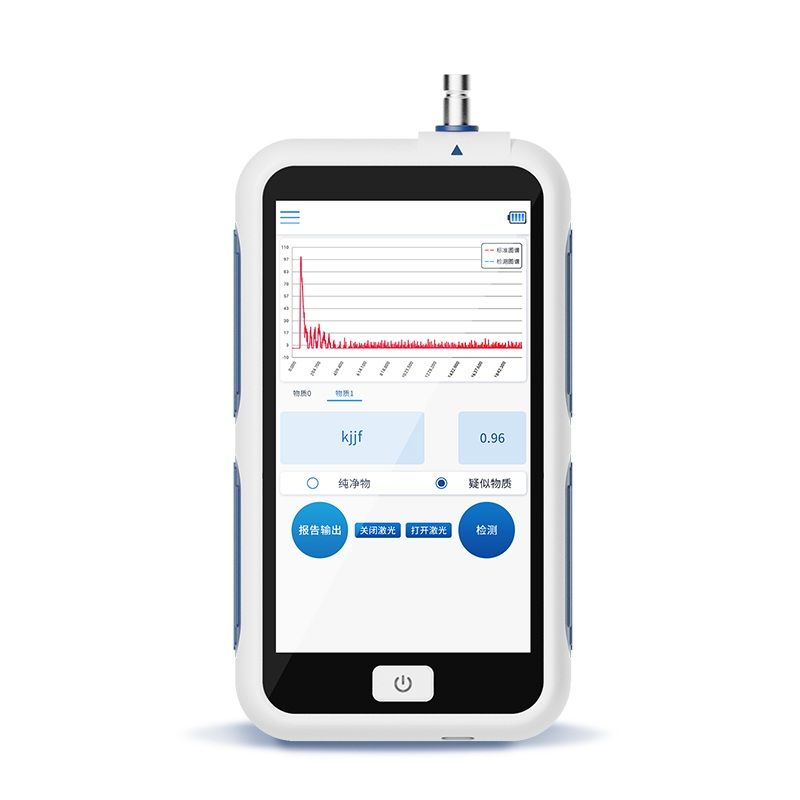

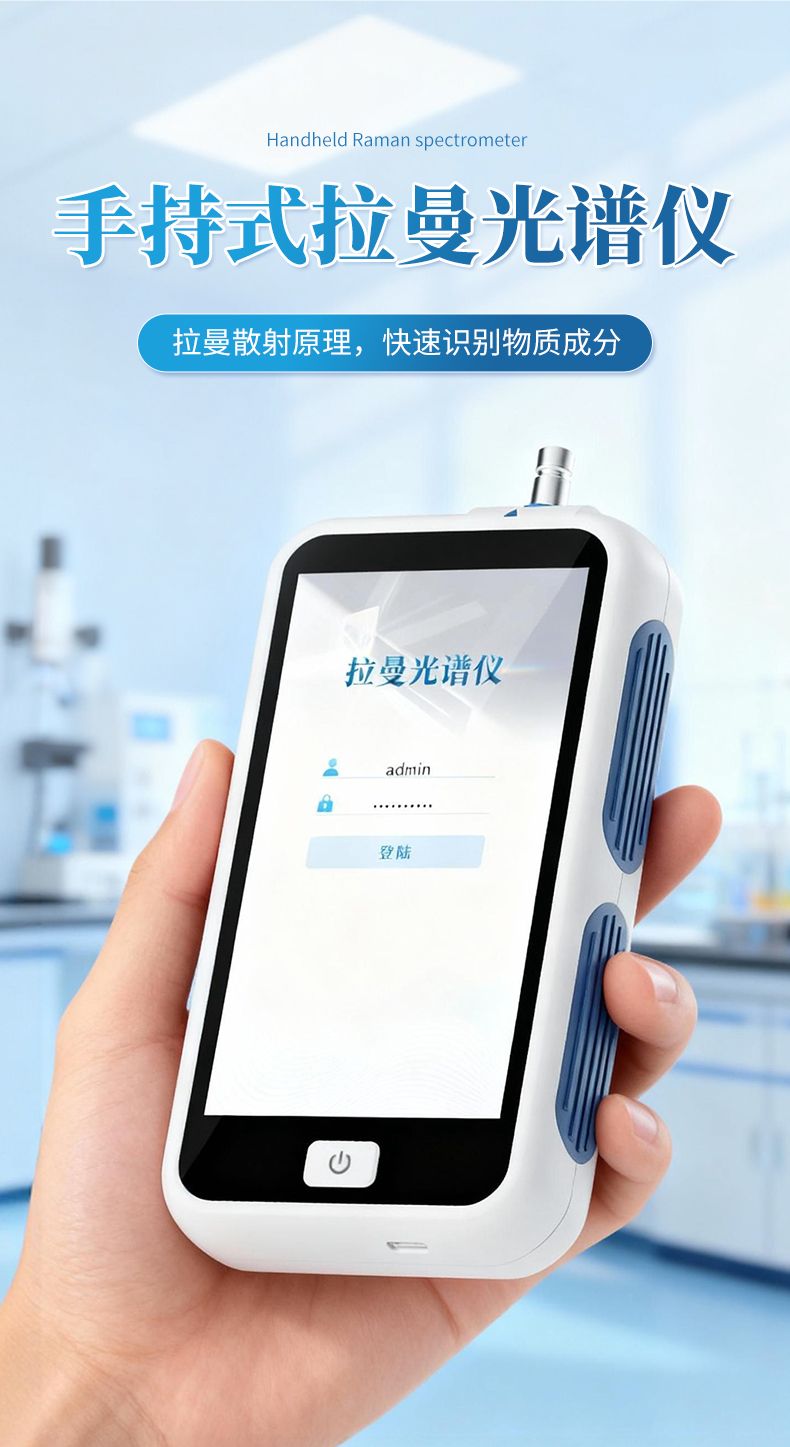

手持式拉曼光譜儀是一種便攜式微型共焦拉曼光譜檢測設備，基于拉曼散射原理，通過激光激發樣品分子振動/轉動能級躍遷，獲取特征光譜信息，快速識別物質成分，專為快速、無損、高靈敏度的物質分析設計。

適用于現場快速檢測，廣泛應用于醫藥、公共安全、化學品檢測、食品安全、珠寶檢測及工業材料分析等多重領域和行業。

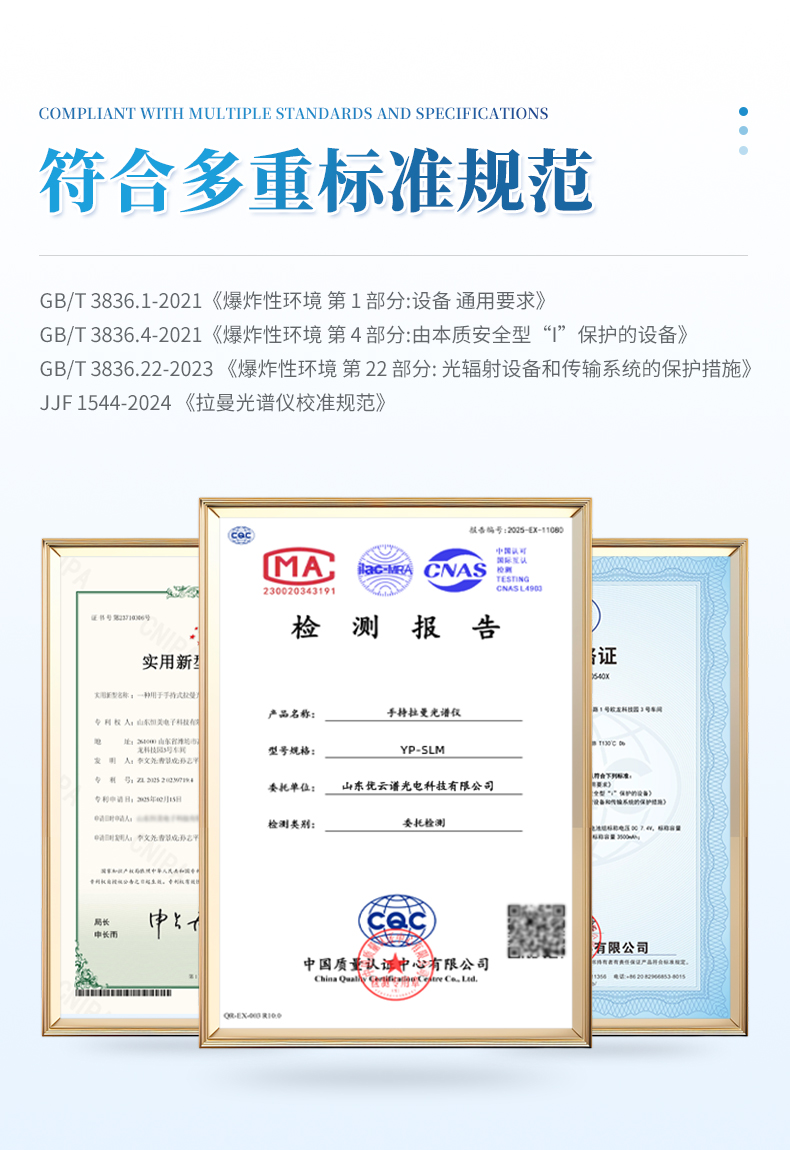

二、認證標準

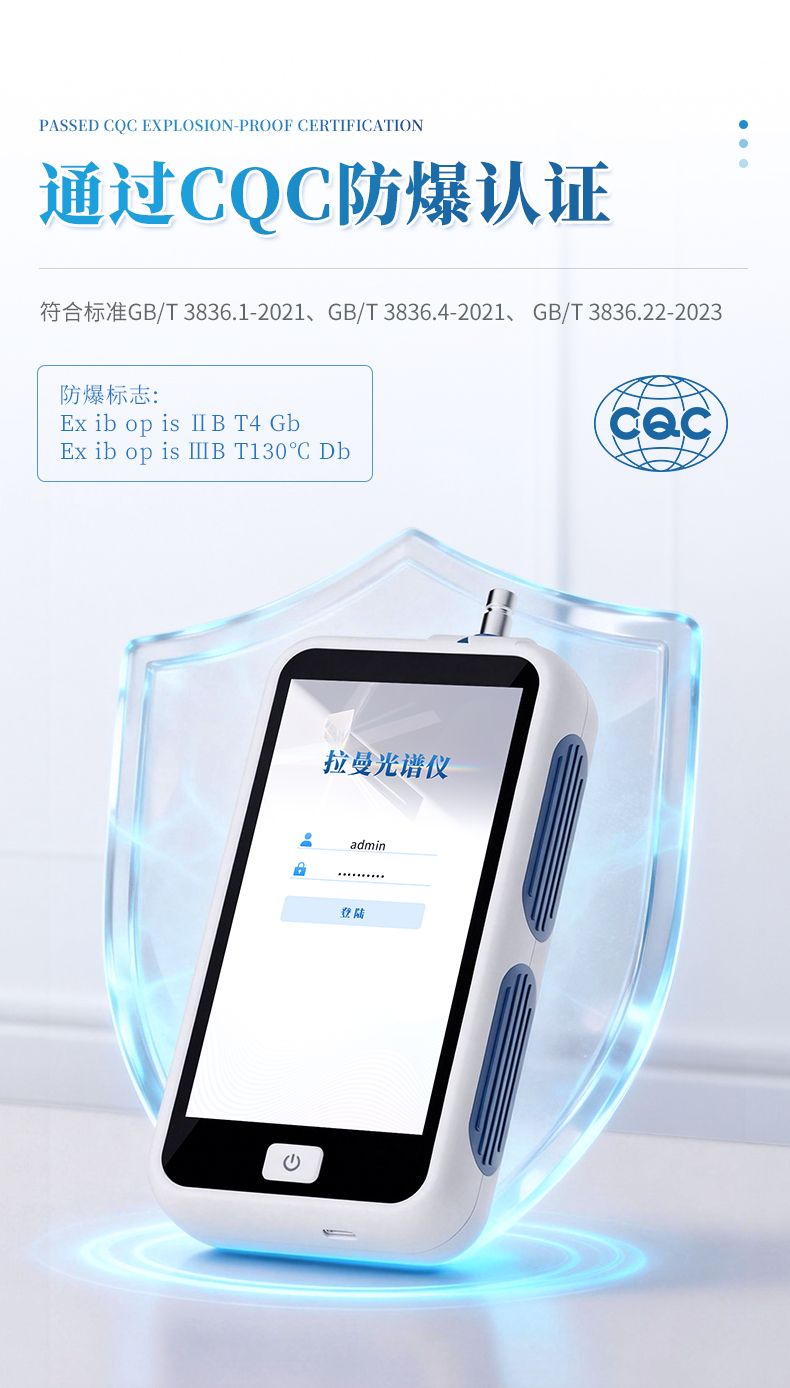

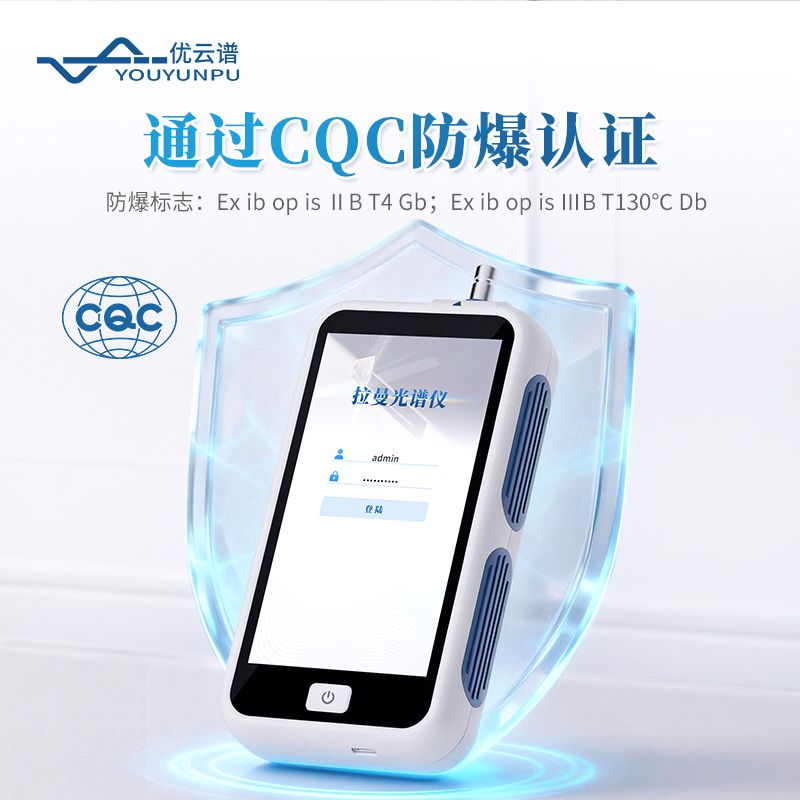

1.通過CQC防爆認證 Ex認證.png

   符合：GB/T 3836.1-2021《爆炸性環境 第 1 部分：設備 通用要求》

              GB/T 3836.4-2021《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》

              GB/T 3836.22-2023 《爆炸性環境 第 22 部分：光輻射設備和傳輸系統的保護措施》

2.校準規范：JJF 1544-2024 《拉曼光譜儀校準規范》

三、核心特點

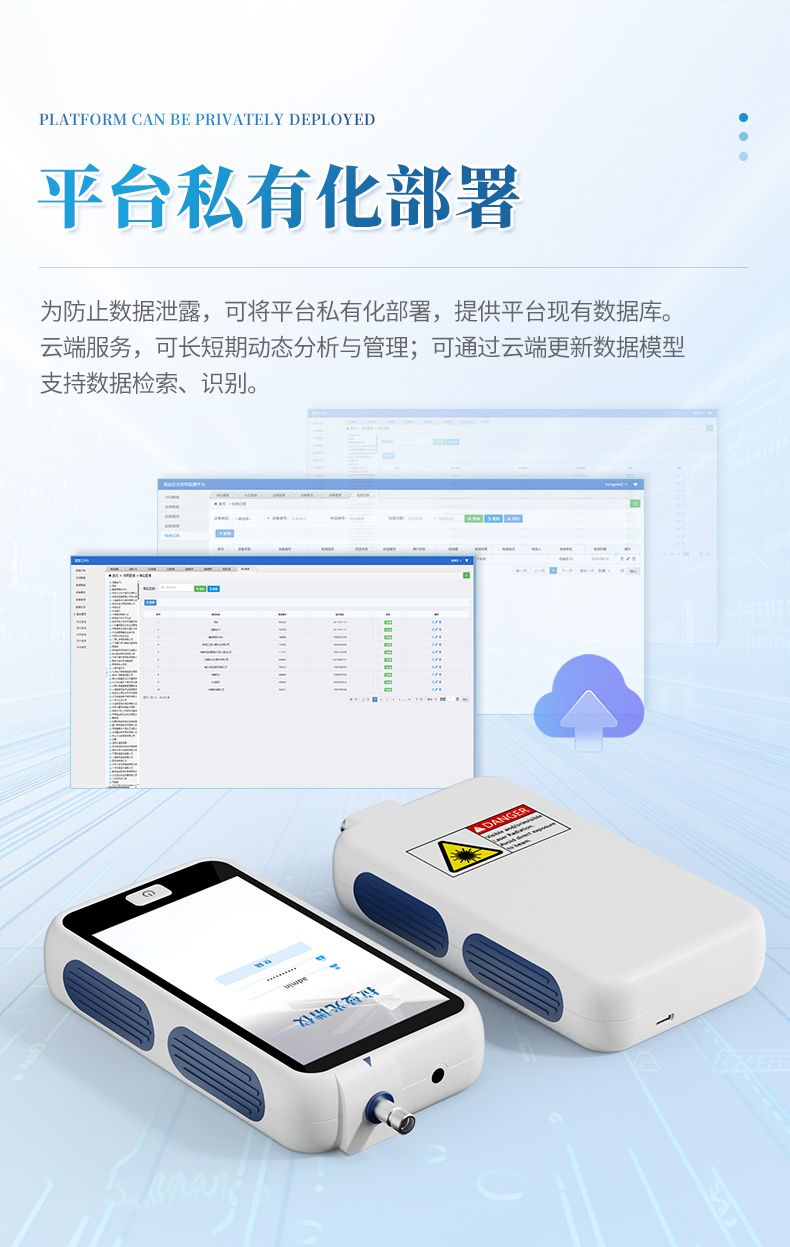

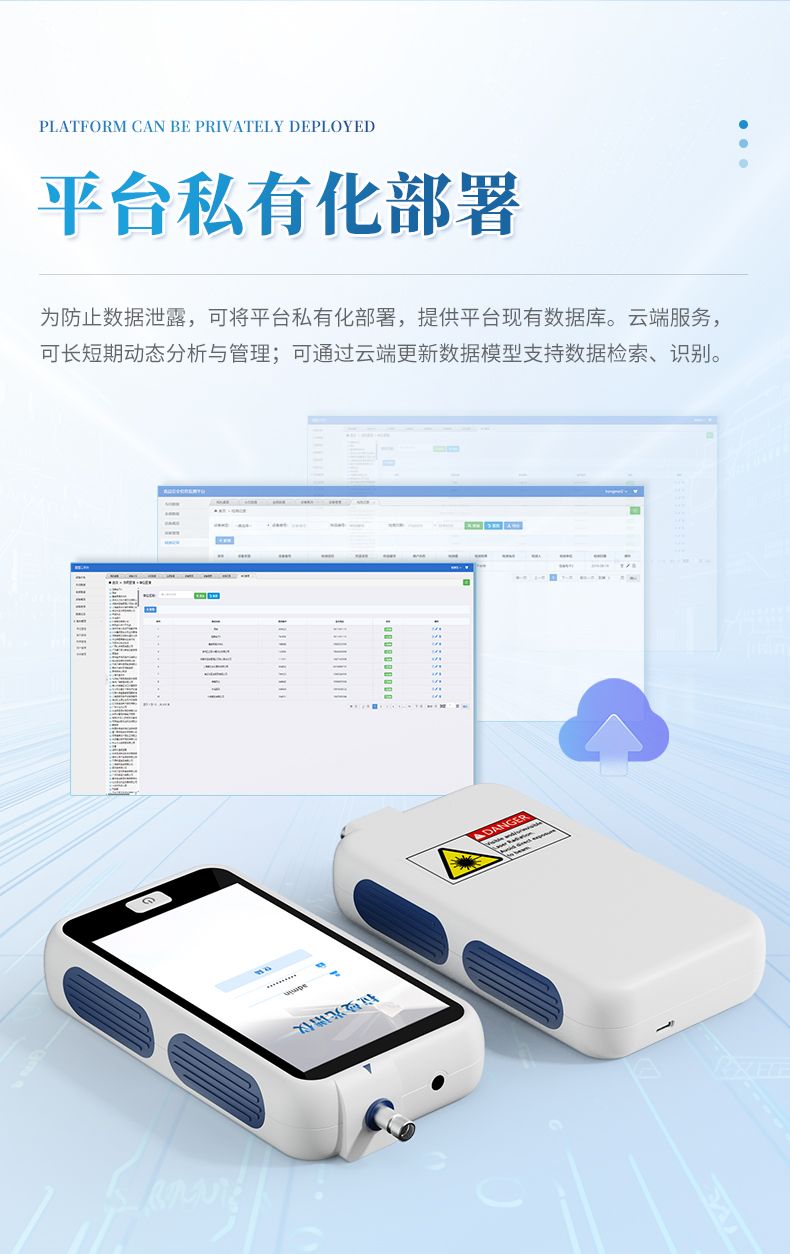

1.云端架構：配有云端服務，檢測數據可無線上傳實現長短期動態分析與管理；可通過云端更新儀器數據模型；支持云端數據檢索、識別；可將平臺私有化部署，提供平臺現有數據庫。

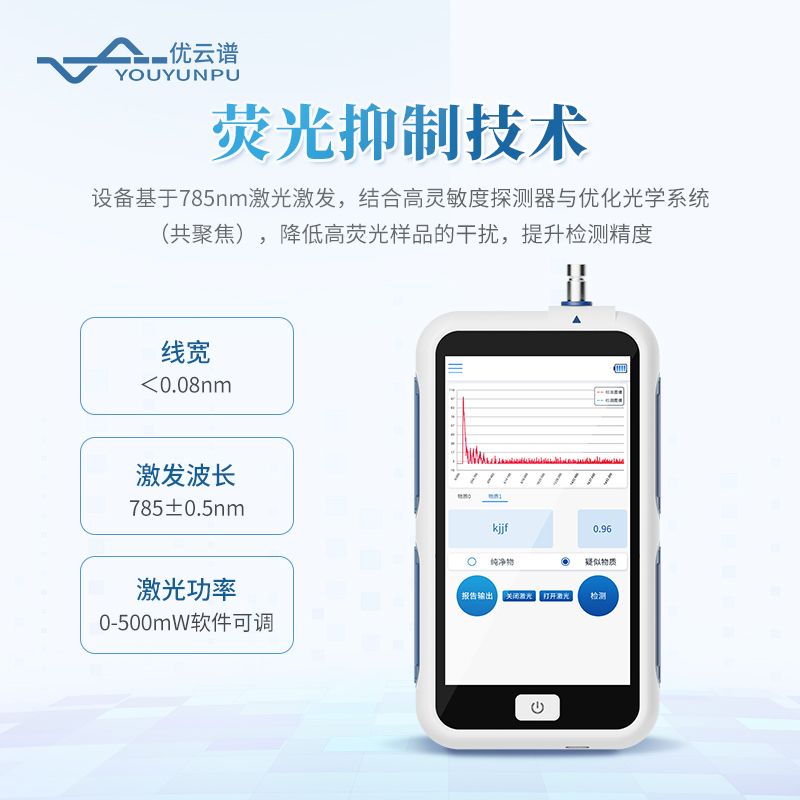

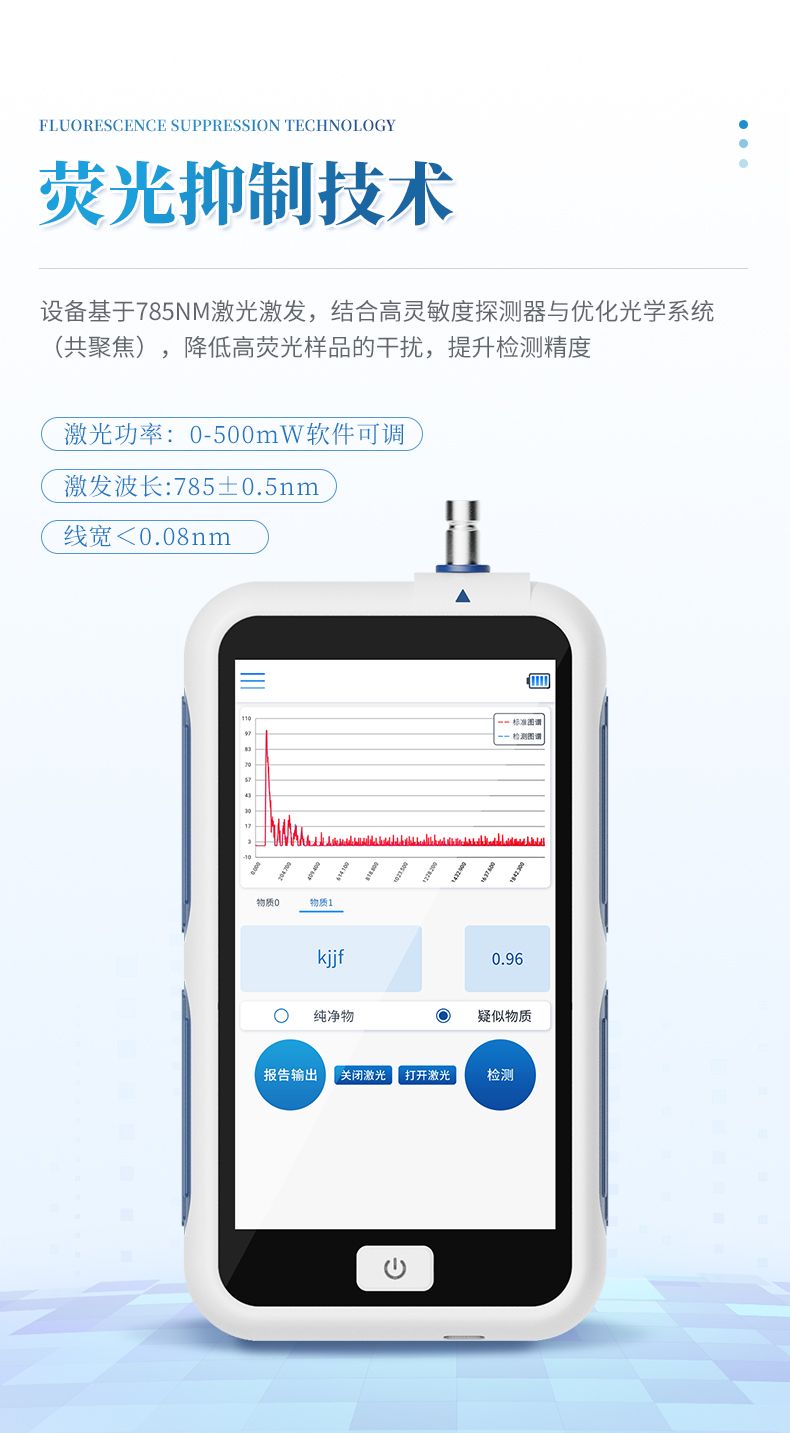

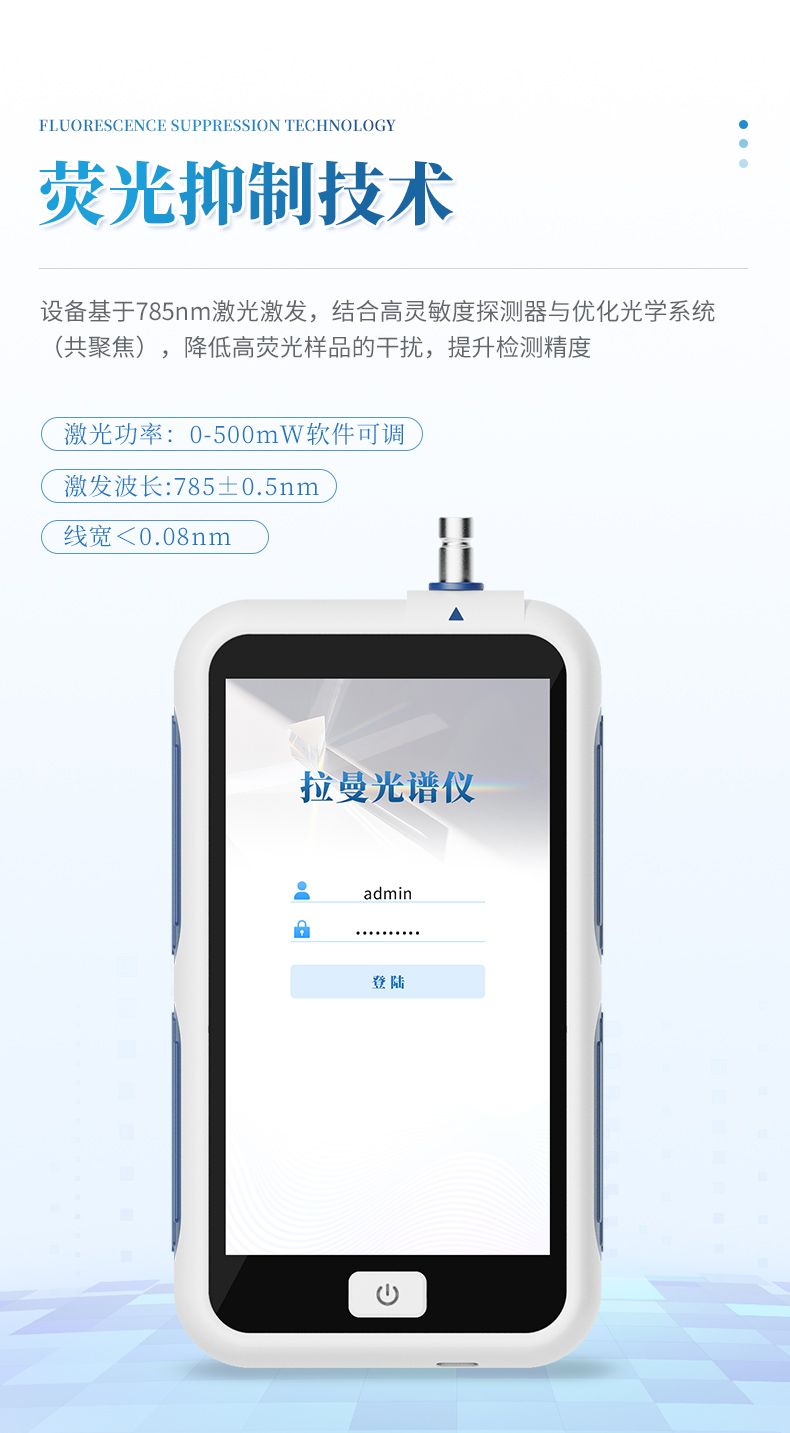

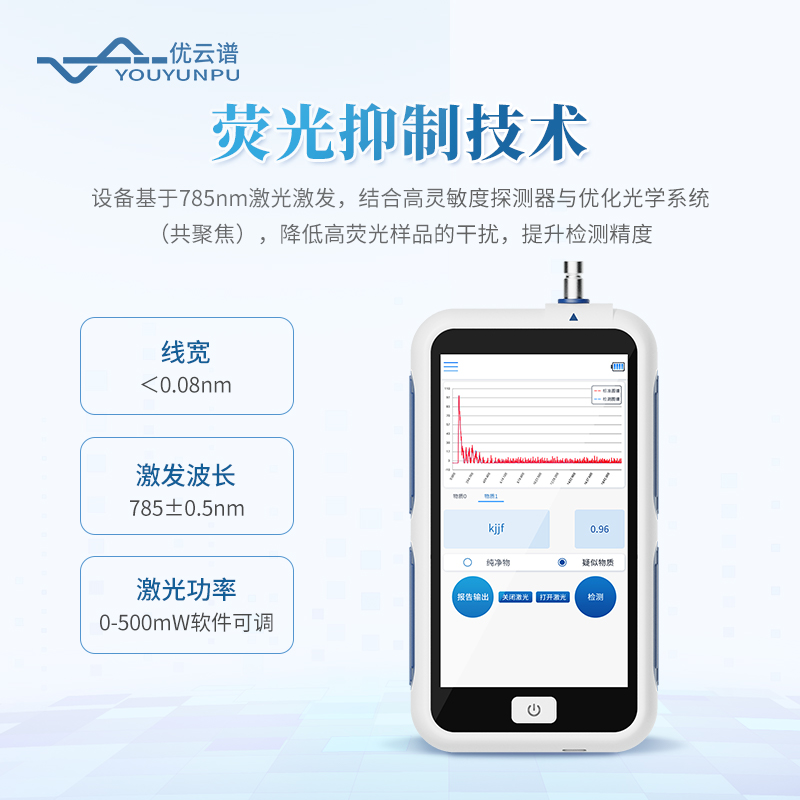

2.熒光抑制：該設備基于785 nm激光激發，結合高靈敏度探測器與優化光學系統 （共聚焦），降低高熒光樣品的干擾，提升檢測精度。

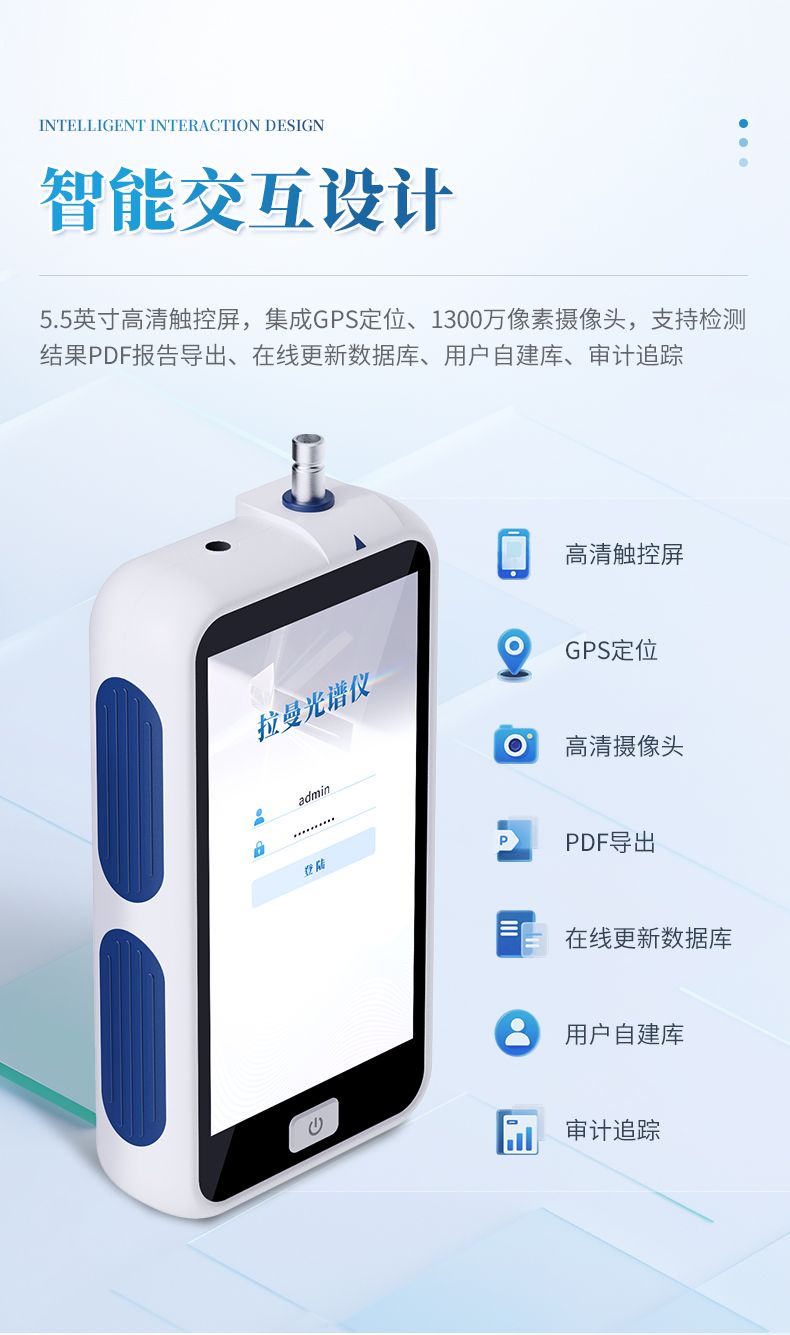

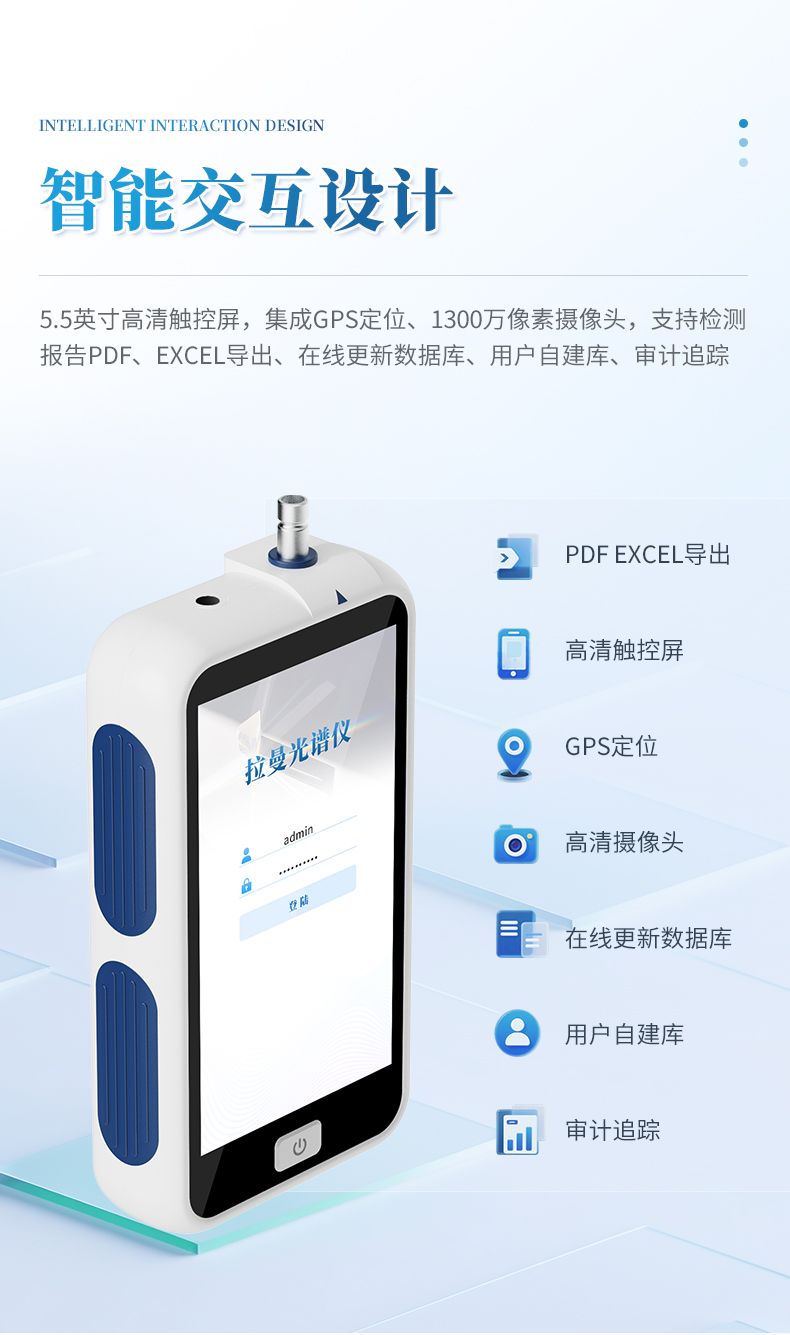

3.智能交互：高清觸控屏，集成GPS定位、高清攝像頭，檢測報告支持PDF和Excel格式導出、在線更新數據庫、用戶自建庫、審計追蹤。

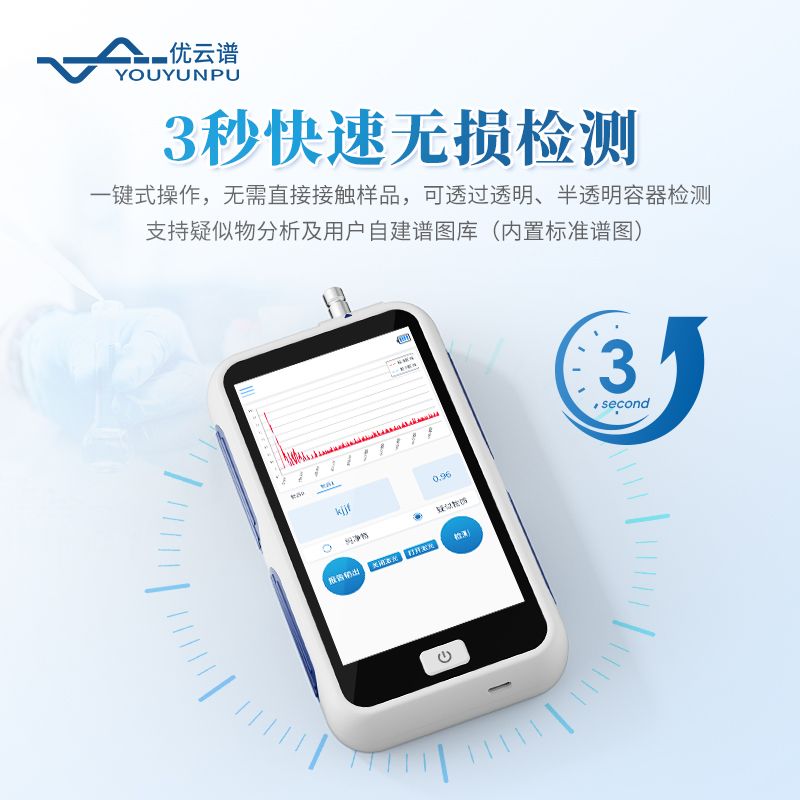

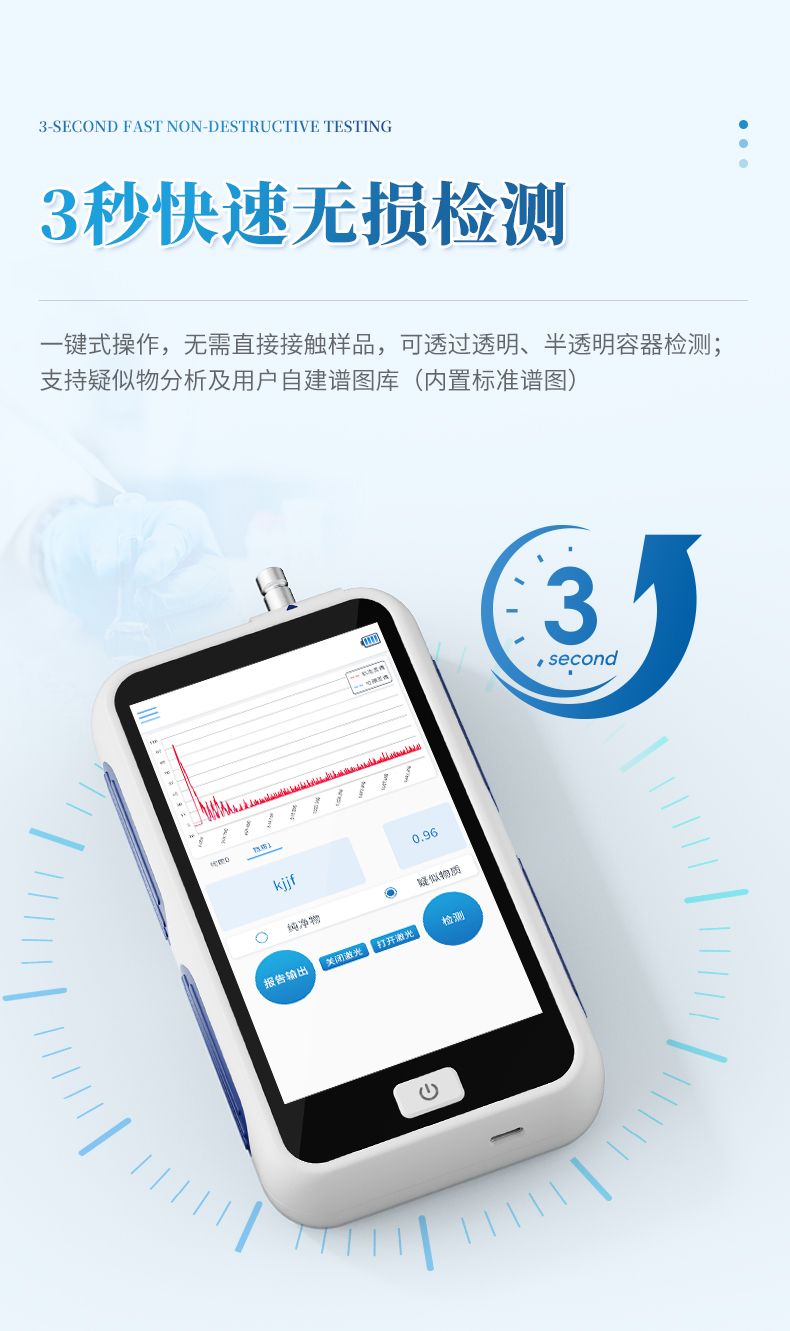

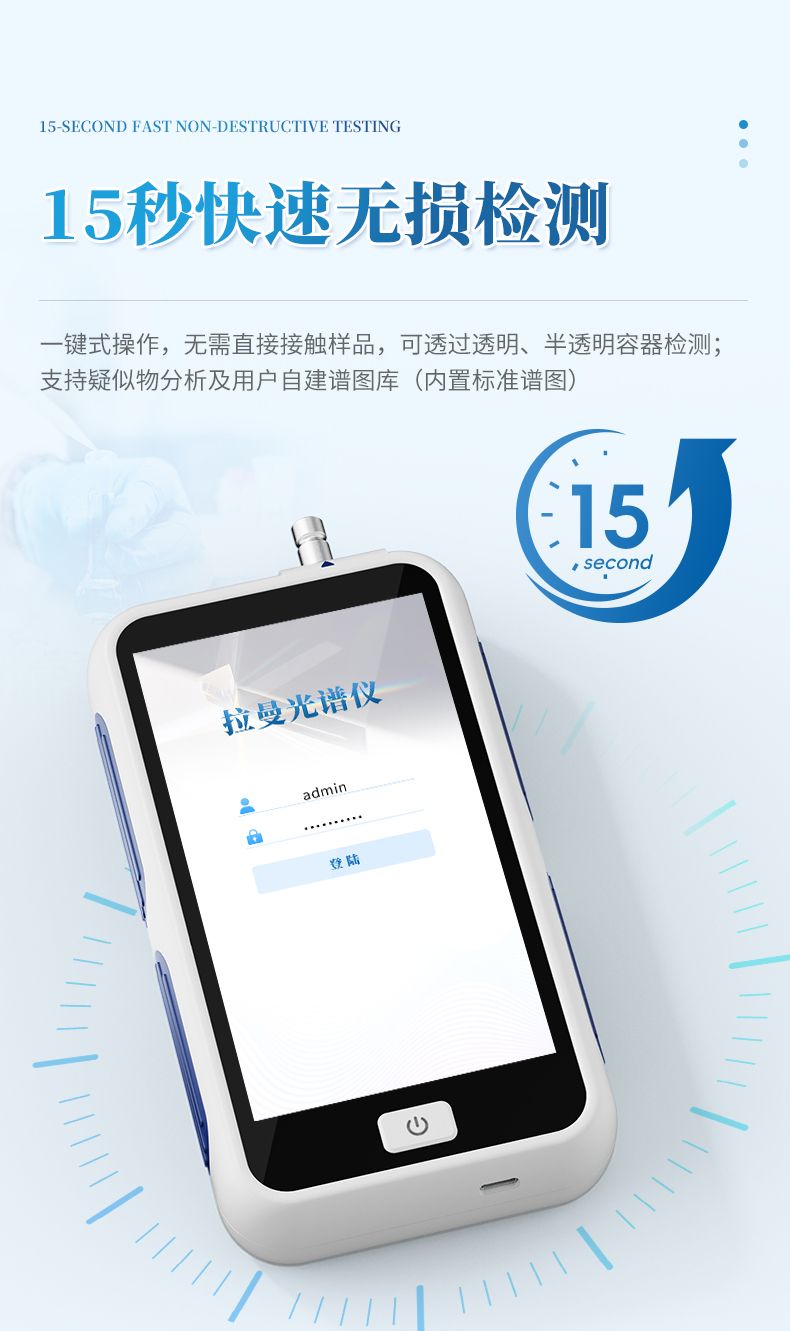

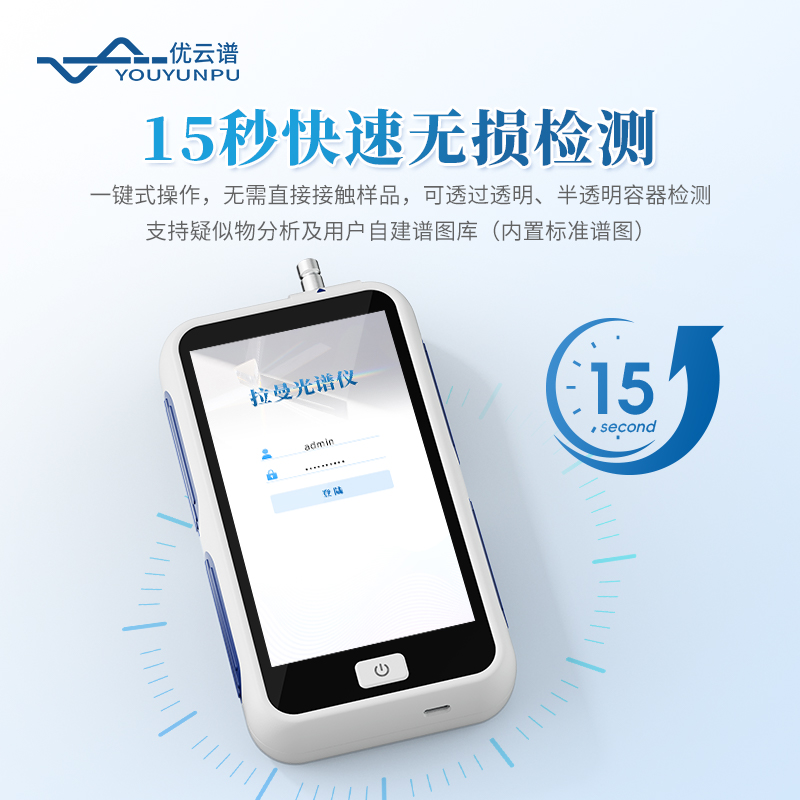

4.高效檢測：一鍵式操作，15秒內完成光譜采集(500 ms積分時間)，無需直接接觸樣品，可透過玻璃、塑封袋、飲料瓶等透明、半透明容器檢測；支持疑似物分析及用戶自建譜圖庫（內置標準譜圖）。

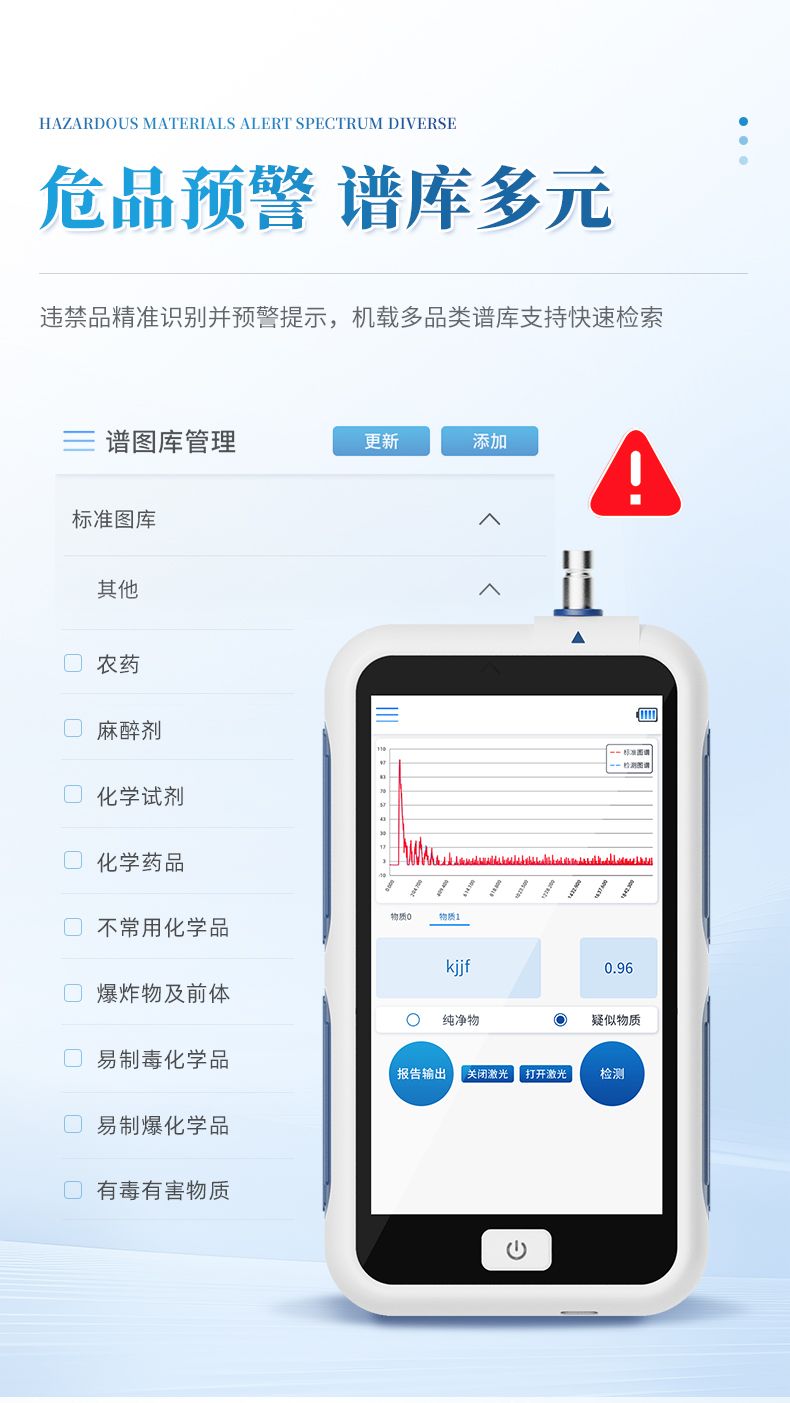

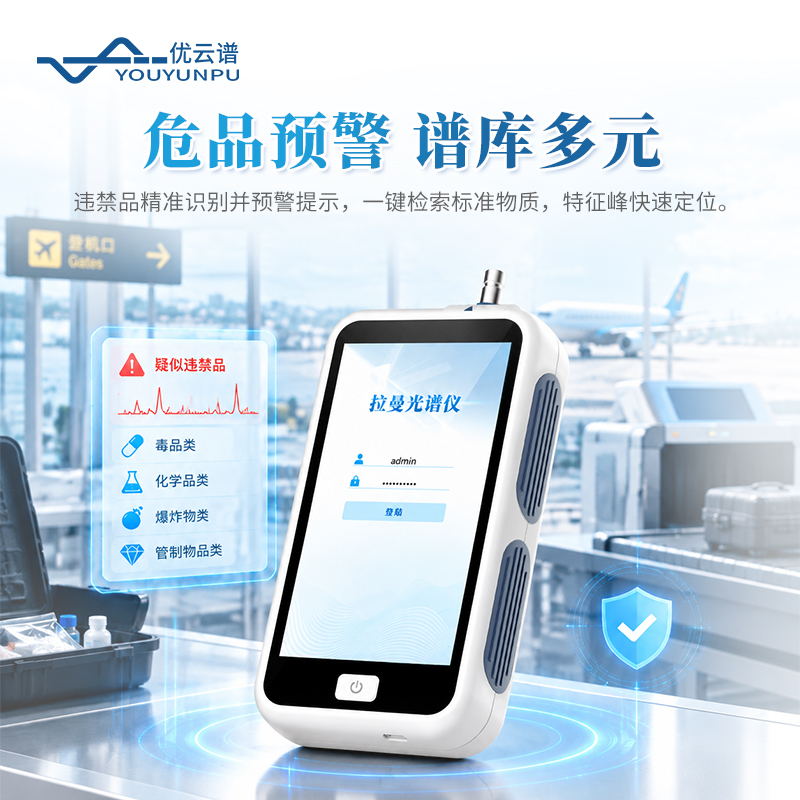

5.安全管制：當檢測到毒品等違禁品時， 發出紅色危險品報警提示。

6.機載譜庫：靈活的機載譜庫包含化學藥品、爆炸物及前體、易制毒化學品、易制爆化學品、有毒有害物質、麻醉劑、化學試劑，農藥和不常用化學品；支持搜索，可快速查找標準物質信息；支持光譜特征峰快速定位。

7.便攜性：整機輕巧便捷，高防護等級防塵防水，適應實驗室、戶外、車間等復雜環境。

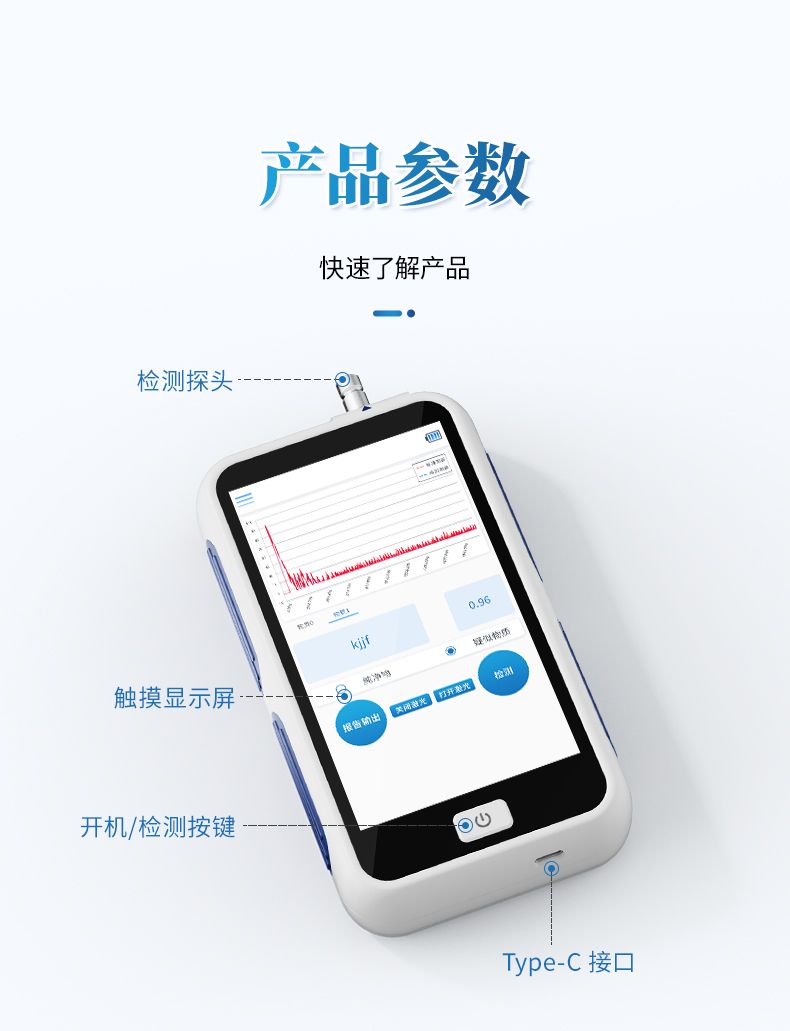

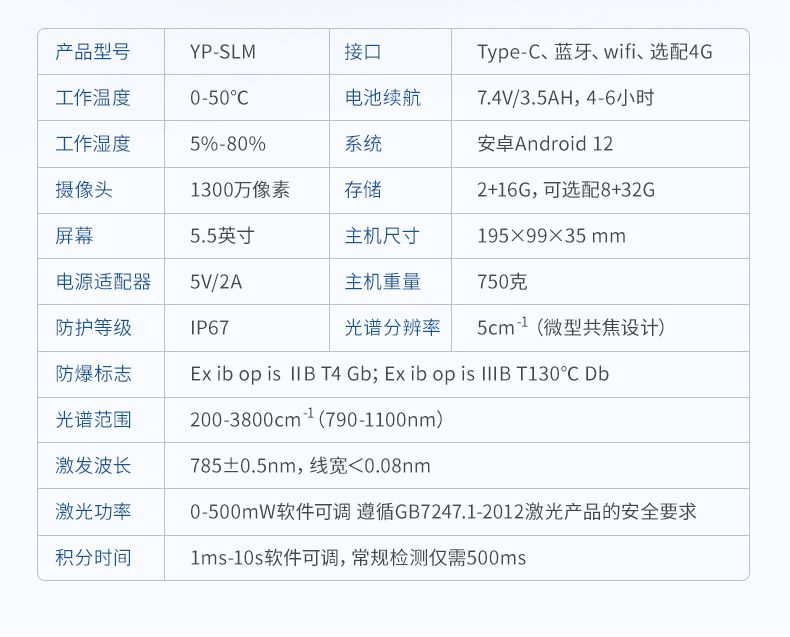

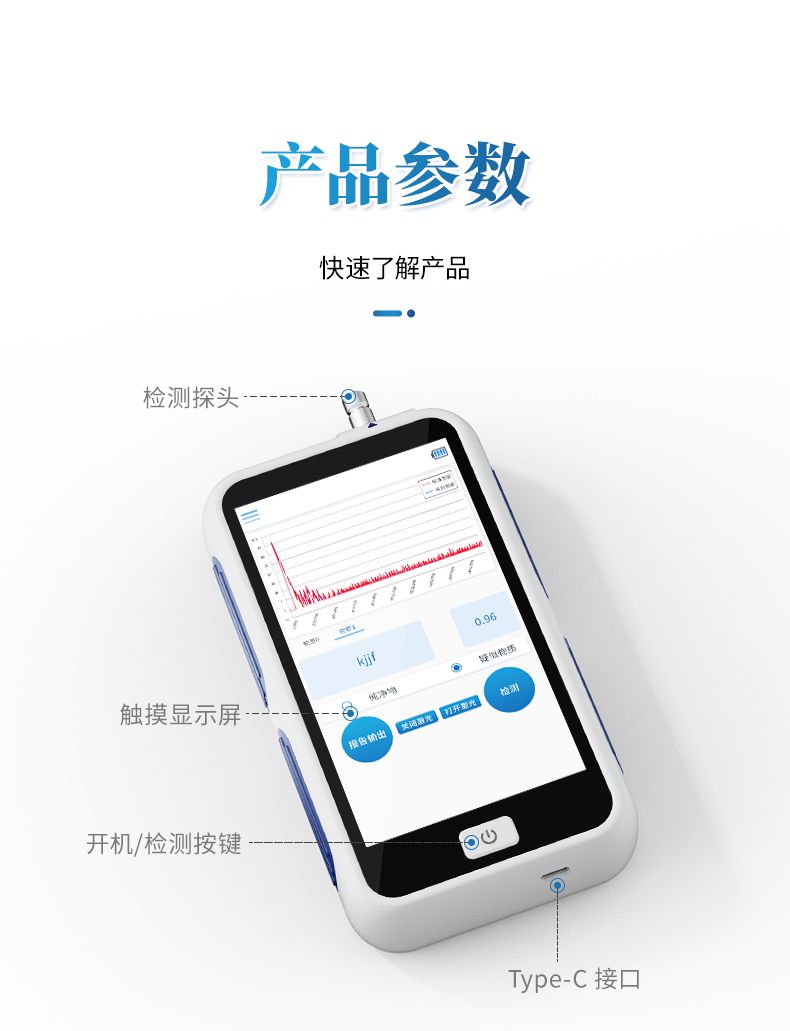

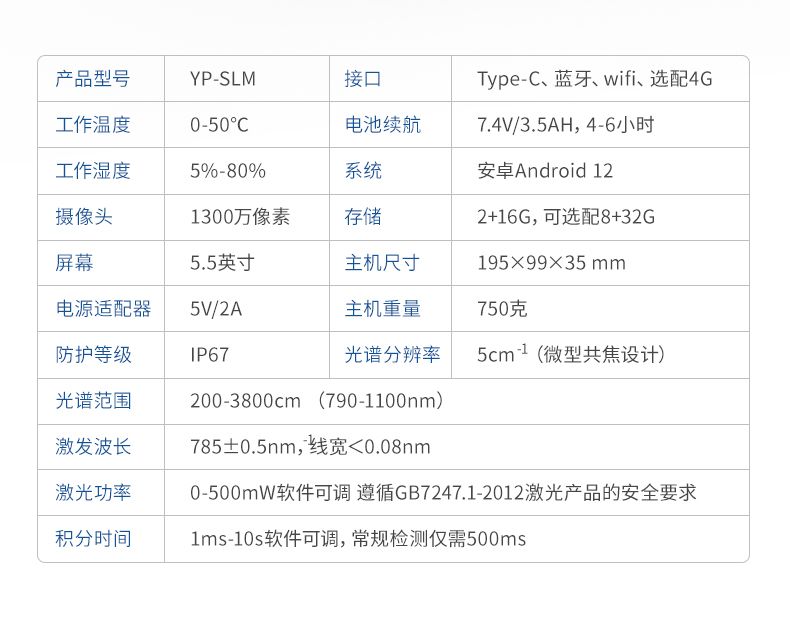

四、參數配置

1.光譜范圍：200 ~ 3800 cm?1（790 ~ 1100 nm）

2.光譜分辨率：5 cm?1（微型共焦設計）

3.激發波長：785 ± 0.5 nm，線寬＜0.08 nm

4.激光功率：0 ~ 500 mW軟件可調，遵循GB7247.1-2012激光產品的安全要求

5.積分時間：1 ms ~ 10 s軟件可調，常規檢測僅需500 ms

6.工作溫度：0 ~ 50 ℃

7.工作濕度：5% ~ 80%

8.攝像頭：1300萬像素

9.防護等級：IP 67

10. ★防爆標志： Ex ib op is ⅡB T4 Gb；Ex ib op is ⅢB T130℃ Db

11.屏幕：5.5英寸

12.電源適配器：5 V/2 A

13.接口：Type-C、藍牙、wifi、選配4G

14.電池續航： 7.4 V/3.5 Ah，4 ~ 6 h

15.系統：Android 12

16.存儲：2+16 G，可選配8+32 G

17.主機尺寸：195 mm×99 mm×35 mm

18.主機重量：750 g

五、常見故障與解決方法

1.使用探頭帽測量玻璃包裝樣品時熒光強，信號弱？

答：可能是玻璃壁較厚，玻璃的熒光信號強，可更換石英容器進行測量。

2.樣品無法匹配譜庫

答：（1）激光強度設置過低，一般檢測設置80。

       （2）檢測閾值設置過高，應在0.92最合適。

       （3）檢查檢索范圍，是否勾選。

       （4）譜圖庫中無匹配樣品，將新測試的樣品錄入庫中即可解決

3.無法開機？

答：電源耗光，充電。

4.偶爾圖譜不正常？

答：電磁噪聲干擾，遠離電磁干擾影響嚴重的地方（還有可能是宇宙射線等干擾，好多文獻上有這個詞，不好驗證）

5.檢測速度慢？

答：（1）積分時間過長；

       （2）是否開啟了云端檢測大約15秒。

6.識別錯誤

答：待測樣品與庫里面的圖譜相似度極高，將新測試的樣品錄入庫中即可解決
